Оглавление: [скрыть]

  • Разновидности адаптеров под мотоблоки
  • Как собрать адаптер для мотоблока: рекомендации
  • Дополнительные моменты

Владельцы частных участков часто сталкиваются с необходимостью приобретения специализированной техники. Земельный участок требует постоянного ухода за собой, а это и рыхление, и вспашка, и окучивание грядок. Если все эти процедуры делать вручную, то понадобится немало времени и усилий, чтоб все выполнить качественно. Но как же с такой работой справиться тому же пенсионеру? Вот с этой целью и были разработаны мотоблоки. С помощью него любая работа по возделыванию земли становится намного проще. И тут возникает следующий нюанс – адаптер. Это специальное навесное оборудование, которое помогает осуществлять все процессы.

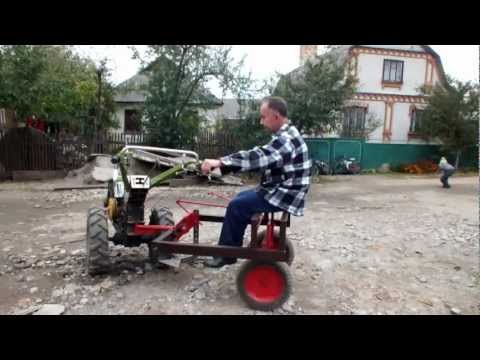

Общий вид адаптера к мотоблоку

Навесной адаптер к мотоблоку облегчает и упрощает работу по возделыванию земли.

Но если приобретать мотоблок с уже готовой конструкцией тележки с сидением, то это будет стоить достаточно дорого. Поэтому следует подумать о том, как сделать адаптер к мотоблоку самому, ведь особой сложности он не представляет.

Разновидности адаптеров под мотоблоки

Такое навесное оборудование помогает превратить мотоблок в некое подобие мини-трактора. Он связывает инструмент и все дополнительные элементы: насадку под посадку, окучивание, плоскорез, плуг и т.д. Если установить адаптер к мотоблоку, то все садово-парковые и огородные работы значительно упрощаются, так как автоматизируются. Также он помогает повысить рабочую скорость до 10 км/ч.

Конструкция адаптера имеет вид задней части тележки с сиденьем.

Узел крепления колеса

Узел крепления колеса.

Некоторые модели могут иметь специальный рычаг для подъема. Он способствует более комфортному управлению механизмом. При необходимости мотоблок можно использовать и для транспортировки небольших грузов. В зависимости от того для каких целей будет использоваться техника, дышла могут быть удлиненными или укороченными. В первом случае они применяются для более габаритных машин, а во втором – для более легких конструкций.

В более усовершенствованных моделях дышла могут быть и телескопического типа, к тому же у них есть возможность регулировки ширины колеи.

Чтобы подсоединить адаптер к мотоблоку, используется одинарная увеличенная сцепка, состоящая из 2 частей: первая является связующим звеном, а вторая выступает регулятором. Если есть необходимость оснащать агрегат несколькими орудиями одновременно, то применяют уже двойную универсальную сцепку.

Вернуться к оглавлению

Как собрать адаптер для мотоблока: рекомендации

Чертеж адаптера к мотоблоку

Чертеж адаптера к мотоблоку.

Можно выполнить более сложную конструкцию или упрощенную. Ниже приведены оба варианта.

Для самого простого варианта адаптера понадобятся:

  • трубы прямоугольного сечения;
  • сварочный аппарат;
  • колеса;
  • подшипники;
  • швеллер №10, длина 40 см;
  • крепежные болты;
  • сцепной узел;
  • сидение.

Этап сборки выглядит следующим образом:

Основные элементы адаптера

Основные элементы адаптера.

  1. В первую очередь трубу разрезают на отрезки в 1,7 и 0,5 м. К концу более длинной трубы строго перпендикулярно приваривается короткая. Она будет основанием под крепление колесных стоек. Сразу стоит сделать отметки по 30 см, которые будут обозначать высоту стоек от оси.
  2. Далее на втулки крепятся колеса, которые изготавливаются при необходимости при помощи токарного станка. Чтоб не покупать новые колеса, можно применить старые, от садовой тележки. На втулки сначала крепят подшипники, а далее сваркой приваривают раскосы на центральную трубу и втулки. Длину следует ориентировать на угол наклона относительно самой конструкции.
  3. Изготовление рамы идет размеров 40х40 см, но при необходимости эти размеры можно увеличивать или уменьшать. Для организации навесного оборудования к заднему концу рамы сваркой крепят швеллер. Боковые трубы конструкции соединяются между собой болтами. На раму также следует установить рычаг. Он может иметь три длины «колена»: 0,2, 0,3 и 0,5 м. Чтобы увеличить силу регулировки, следует установить дополнительный рычаг (длина 75 см).
  4. Зачастую сцепные узлы покупаются в магазинах. Но тут сразу стоит отметить, что данный элемент должен быть высокого качества. Поэтому если планируется его делать самостоятельно, то этому качеству уделяется особое внимание.
  5. Сидение крепится к металлической опоре, которая должна быть заранее приварена к основе рамы, то есть центральной трубе.

Вернуться к оглавлению

Дополнительные моменты

Можно использовать и более сложный вариант. Для того чтоб сделать адаптер к мотоблоку такой конструкции, следует подготовить:

  • трубы из стали;
  • уголки;
  • листовую сталь;
  • колесо – 2 шт.;
  • сидение;
  • сварочный аппарат.
Устройство механизма сцепления адаптера

Устройство механизма сцепления адаптера.

Данный адаптер для мотоблока будет более многофункциональным, в отличие от первой модели. В этом случае техника будет использоваться не только для обработки земли, но и для перевозки груза. Дополнительно могут использоваться плуги, борона, окучиватели и прочее. К тому же в зимний период можно оснастить мотоблок скребком, чтобы убирать снег.

В этой конструкции основными элементами является обод, колеса, сидение и сцепные приспособления.

  1. В первую очередь следует создать кинематическую схему. Это делается для того, чтоб рассчитать все нагрузки равномерно. Можно также использовать уже готовые чертежи.
  2. Работая над рамой, следует помнить об обустройстве вилки с втулкой. Они обеспечивают свободный поворот прицепа. Стальной лист используют для кузова, высота бортов которого не менее 0,3 м. Сам сцепной узел выглядит таким образом: железный штырь в 0,15 м вводится в апертуру дышла, которое имеет форму буквы «П». Но тут сразу нужно отметить, что данный вариант быстро изнашивается, так как из-за постоянного вращения прицепа сцепные отверстия быстро приходят в негодность. Поэтому специалисты рекомендуют П-подобную цепку удлинять.
  3. Сидение крепится на расстоянии в 0,8 м от переднего торца рамы. Этот процесс осуществляется посредством болтов.

Как понятно из всего вышеизложенного, особого труда в создании адаптера для мотоблока нет. Поэтому отпадает необходимость переплачивать при покупке такой техники, когда все можно сделать своими руками. Все составляющие элементы можно приобрести в магазине, или они могут найтись в арсенале любого дачника. Ну, а на крайний случай инструменты можно взять взаймы у соседа.
